一、立式焊接绝热气瓶的结构

立式焊接绝热气瓶内胆及外壳均采用不锈钢材料制造，内胆支撑系统均采用不锈钢材料制造以提高强度并有效降低热损失率。在内胆、外壳之间有一个绝热层，多层绝热材料及高真空度确保液体储存时间。

外壳内侧配置了一个内置汽化器可以将低温液体转换为气体，以及内置的增压器可使压力增加到预定压力并在使用过程中保持稳定，达到快速稳定使用的目的。每个绝热气瓶上部都有一个不锈钢的环状结构（保护圈）以保护管线。保护圈用四个支架与筒体连接，每个支架上均开槽以方便用小车及吊车来搬运气瓶。

所有的操作部件都置于气瓶顶部以方便操作，在独立的使用环境下，用户通过排放阀、增压阀、压力表、液相阀等，有效地控制使用过程。

为保证气瓶内胆处于安全压力以下，气瓶上装有一个安全阀和一个防爆片。

二、立式焊接绝热气瓶的用途及特点

用于运输及储存液氧、液氮、液氩、液态二氧化碳、LNG等深冷液体，气瓶可用于供应液态或气态的气体。

气瓶使用方便、安全可靠、经济耐用。具体特点如下：

（1）内胆的支撑系统均采用不锈钢材料可以达到热损失率低及高强度的目的。

（2）使用方便，单人就可以进行独立操作。

（3）储存纯净的低温液体。

（4）储存气量大。一只DP175气瓶的储气量相当于一只标准高压气瓶储气量的18倍以上。

（5）气瓶在充液后的停用阶段，内部压力会上升，气瓶具有高性能的绝热系统，其压力的上升速率低，通常情况下不需要通过安全阀来降低压力。

（6）内置的增压器及汽化器可以实现连续供应气体或液体，在设计用量情况下不需再外置汽化器。

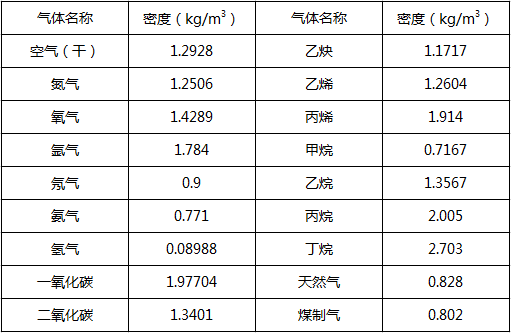

常用气体介质的标准状态密度（0℃，绝压P=0.1MPa）

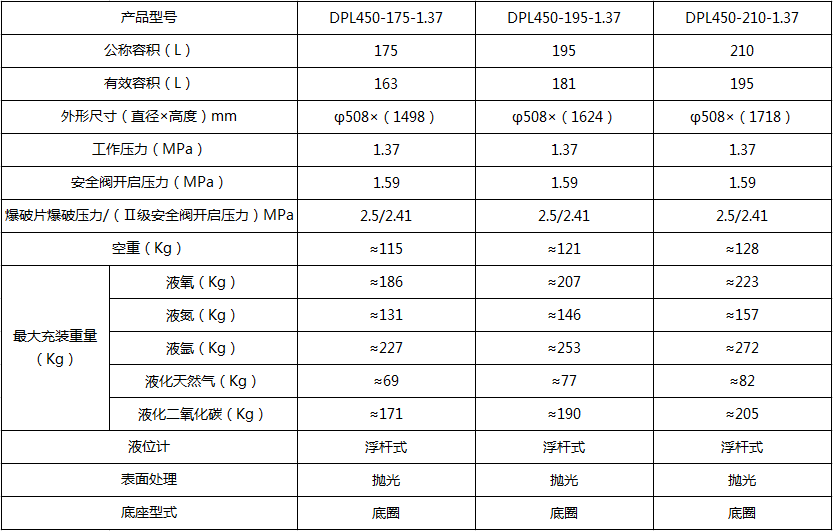

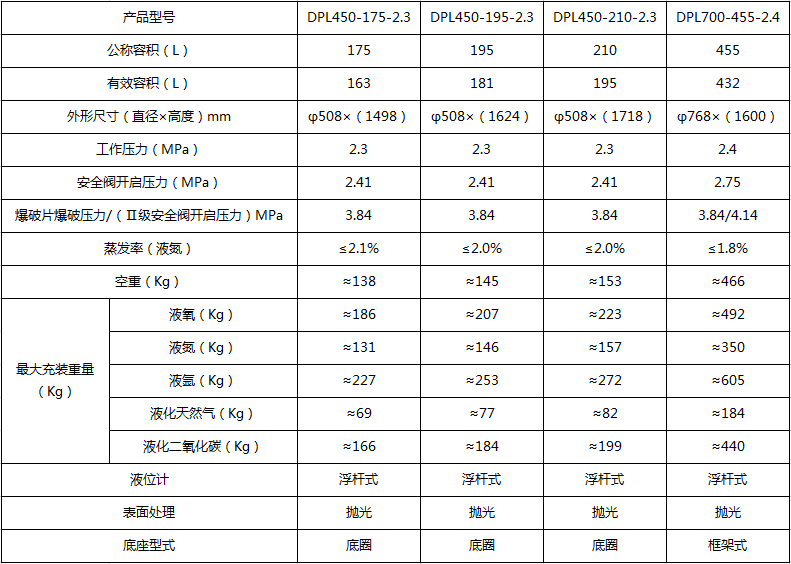

立式焊接绝热气瓶的型号、参数
